Автор статьи: Аверин Александр
>Бродя по просторам интернета я наткнулся на красивую карту проезда в студию Артемия Лебедева. Умилило обилие деталей, аккуратность и стильность оной карты. Но, если все это делать вручную — можно потерять массу времени и свихнуться. Благо что всегда под рукой есть Illustrator.
Начнем как всегда издалека. Сначала я рекомендую тем, кто еще этого не сделал выключить в настройках Illustrator сглаживание векторных объектов. Это значительно повысит скорость работы вашего Illustrator-а.
Для того, чтобы показать возможности Illustrator по размножению несколких объектов мы с вами попробуем нарисовать домик (тут эти возможности не понадобятся) с окнами (а вот тут без них никак!).

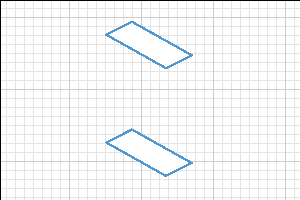

Ну домик рисуем просто. Я для начала отобразил основание и крышу будущего дома. Первое рисуется, второе просто копируется.
Затем заходим в меню View и врубаем Smart Guides. Эта славная вещь автоматически прилипает к: кривым, узловым точкам кривых и через каждые 45о относительно текущей точки. Нам это нужно, чтобы автоматически привязываться к краям наших прямоугольников.

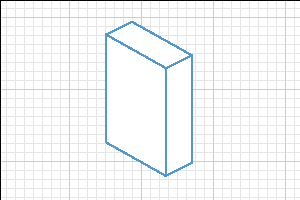

После несложных махинаций мы получаем вот такой вот параллелепипед.
Теперь займемся делом (все это был просто подготовительный этап).
Нарисуйте заготовку для вашего окошка. Например, она может выглядеть как показано на рисунке слева.

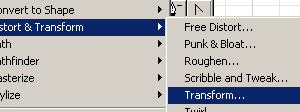

Сделав это, выделяете ваше экно и через меню Effects — Disort&Transform выбираете эффект под названием Transform.

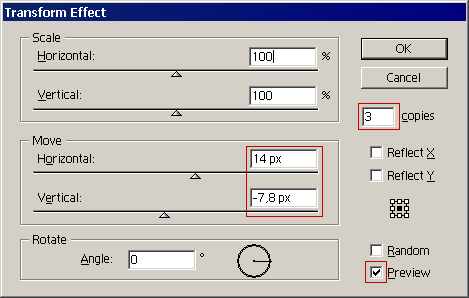

Вы увидите вот такое вот меню. Нам нужно указать количество копий и смещение по осям X и Y. Желательно также включить Preview дабы видеть что у нас получается. Аккуратно подгоните значения Move (Horizontal, Vertical) таким образом, чтобы у вас получился аккуратный горизонтальный ряд окон
После того, как вы добились того, чего хотели — обращаю ваше внимание, что теперь при перемещении, перекрашивании и прочих дествиях над размноженным объектом, все эти действия переносятся и на объекты — потомки.
Если же вас чем-то не устраивает внешний вид вашего нового объекта-массива, вы всегда можете поправить введенные вами значения Transform просто щелкнув два раза на соответствующем пункте на панели Apperance.

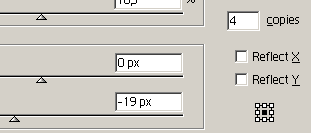

Ну и главный фокус. Если вы снова примените к вашему объекту все тот же эффект Transform, то вы увидите, что теперь размножается все горизонтальная линейка ваших окон. Таким образом вы получите двумерный массив из объектов окон (что нам и требовалось).
Вот таким образом может выглядеть готовый микрорайон типовой застройки по проекту Аверина Александра 🙂 Господ архитекторов прошу в мою сторону не плеваться — я академиев не кончал.
Если что-то осталось непонятным — вот вам исходник картинки слева.
