Автор статьи: Сергей Крылов http://kissteen.ru. Livejournal: http://kissteen.livejournal.com
1) В данном уроке мы рассмотрим пример обрисовки фотографии. Для урока я взял первый попавшийся удачный снимок яблока, что валялся на бездонных просторах Интернета. Яблоко не самое простое: Здесь и целое и долька, имеются так же капельки, и довольно выразительный листочек. Берём и прямо из браузера перетаскиваем в иллюстратор данную картинку и размещаем в удобном месте. Обратите внимание, я оставил справа места, оно нам скоро понадобится.
2) Обычным инструментом Pen Tool ((P), далее в скобках буду писать горячие клавиши) обводим яблоко. На каждый элемент отдельный контур.

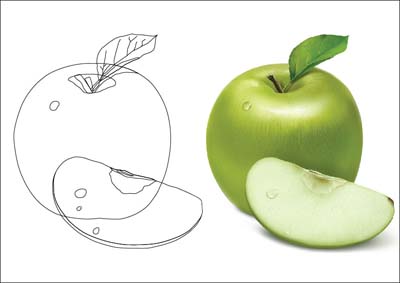

3) После того, как контуры обведены осавляем их на месте и исходную картинку смещаем вправо, на свободное место, так чтобы оно нам не мешало.

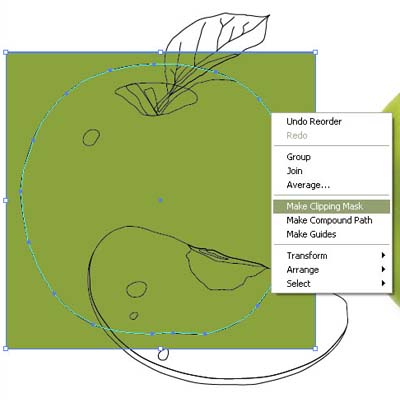

4) Cобственно, можно приступать к самому рисованию с использованием мэшей. Я не рекомендую использовать в качестве мэша исходный контур, т.к. он может иметь сложную форму и мэш будет создаваться практически хаотично. Чтобы получить правильный и красивый мэш, я, обычно, вначале под контуром создаю прямоугольник, Rectangle Tool (M), и выбрав его и контур (Ctrl+click в свитке Layers) делаю Clipping Mask (правая кнопка мыши на контуре).
5) Перед тем как мы двинемся дальше настоятельно рекомендую заблокировать все слои, кроме редактируемого, чтобы ничего никуда не сдвинулось и вообще не мешало. На рисунке справа все слои кроме прямоугольника помечены замочком. Этот прямоугольник и будет мэшем, обрезаным исходным контуром (он в слое выше).

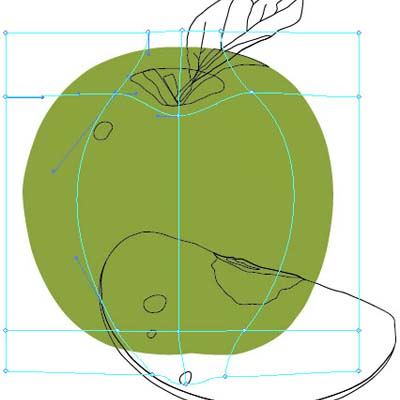

6) Итак, выбираем Mesh Tool (U) ставим первые точки. Придаём им сразу изгибы рисуемого обьекта. Не наносите лишних точек, ставьте их осмысленно в тех местах, где есть явные переломы формы объекта. Очень важно вначале правильно настроить эти первые точки, чтобы потом не пришлось много двигать остальные. Последующие линии сетки будут практически повторять уже имеющиеся. В конечном итоге мэш будет напоминать трёхмерную сетку яблока.
7) Продолжаем создавать точки в мэше, параллельно раскрашивая их (чередуем нажатие горячих клавиш U & I. Пипеткой кликаем прямо в яблоко справа) добиваемся удовлетворительного результата.

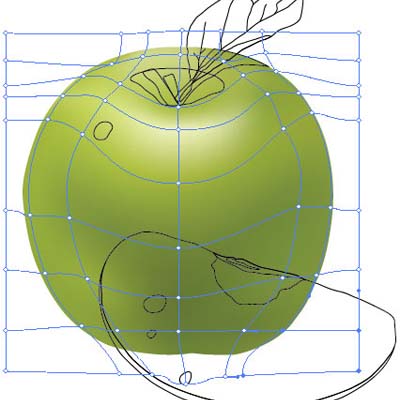

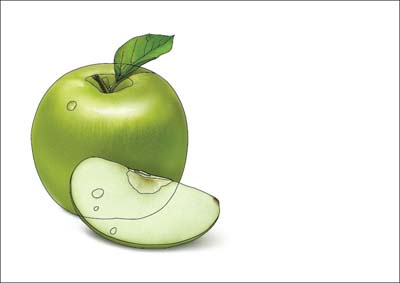

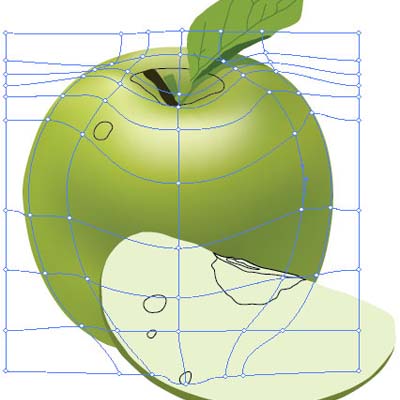

8) Добиваемся отличного результата путём добавления новых точек в сетку. Обратите внимание, что в конечном итоге наш мэш приобрёл форму яблока.
9) Чтобы добиться гладких переходив от одного цвета к другому, старайтесь не перекрещивать направляющие, это даёт не лучший результат.

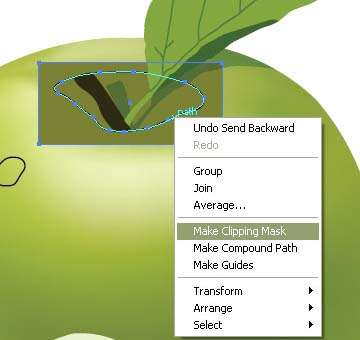

10) Я не стал все изгибы яблока в вершине делать одним мешем. Для ямочки, откуда произрастает черенок выделим отдельный мэш. Проделываем те же махинации, что и в пунктах с 4-го по 8-ой.
11) Чтобы не было резкого перехода от ямочки к самому яблоку, сделаем лёгкую градиентную прозрачность в верхней части мэша ямочки.

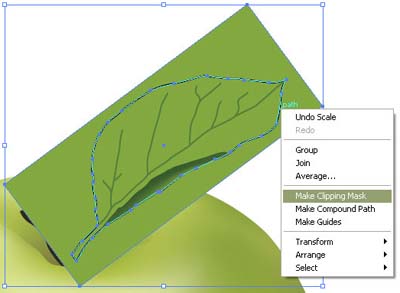

12) Начинаем рисовать листочек. Это самый сложный элемент яблока, т.к. нам нужно прорисовать у него прожилки и придать объёмность. Проделываем уже знакомые операций создания Clipping Mask.
13) Для тонких линий необходимы три точки рядом. Вначале создаём одну и изгибаем по форме листка, потом добавляем остальные, их уже изгибать не придётся, они примут форму первой.

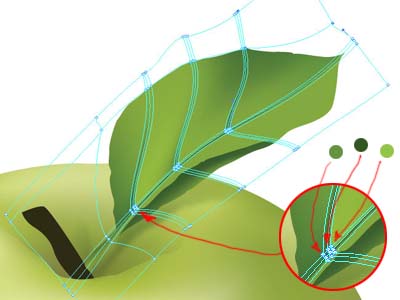

14) Обратите внимания как делаются мэшем тонкие полоски… Три точки рядом красятся в разные цвета верхние же точки красятся в один, чтобы наша жилка постепенно сошла на нет.

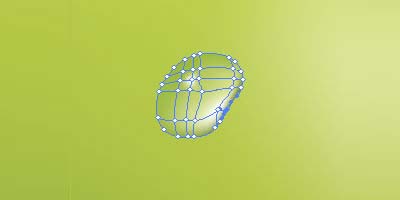

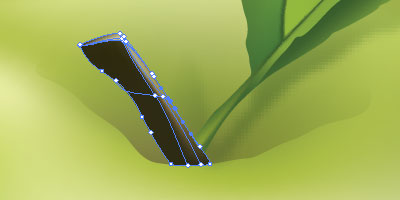

15) Черенок и капелька имеют не очень сложную форму и поэтому не нуждаются в маскировании сложного мэша.

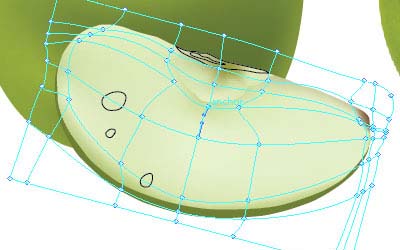

16) Уже знакомыми приёмами доводим дольку до нужной кондиции. Зелёный ободок в этот мэш не входит, он рисуется отдельно простым градиентом.
17) Сердцевине придаём необходимый обём и неровность.

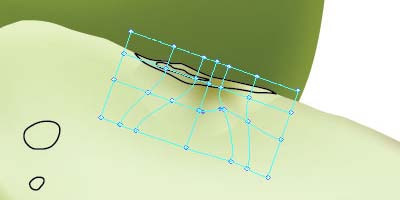

18) Подправляем мэш дольки, чтобы добиться идеального результата.
19) Тень от дольки начинаем рисовать с прямоугольника (M) серого цвета.
20) Выделив этот прямоугольник кликаем в свитке Transparency и там уже создаём чёрно-белый мэш начиная с чёрного прямоугольника и добавляя белые точки, при этом белая часть будет непрозрачной, а чёрная прозрачной.
21) Доводим как всегда до идеала. Тень под самим яблоком делается почти копипастом!
Что получилось в итоге!
