Хочу поделиться полезными приемами для рисования в Adobe illustrator, которые помогли мне его освоить.
Что необходимо сделать, чтобы получилось отверстие в объекте, иными словами, чтобы было видно фон?
Как произвести объединение двух простых рисунков в один, с созданием единого контура?
— интересующие объекты необходимо выделить;
— остановить выбор на палитре Pathfinder, путем нажатия клавиш Shift+Ctrl+F9. Установить в ней подходящий режим.
Какие действия необходимо предпринять, чтобы объект оказался повернутым под интересующим вас углом относительно центра окружности, на линии которой он находится?
… это предстоит проделывать не один раз, при этом каждый раз делать копирование?
Первый вариант.
— пометить объект, путем выделения;
— нажать клавиши Ctrl+U для начала работы Smart Guides
— выбрать инструмент Rotate (R);
— курсор мыши подвести к центру окружности и ждать пока не произойдет привязка к нему;
— не отпуская клавишу Alt, нажать на левую кнопку мыши;
— после появления окна указать в нем желаемые параметры угла;
— нажать Copy.
Чтобы в дальнейшем повторить такой же поворот с копированием достаточно нажать клавиши Ctrl+D.
Второй вариант.
— нарисовать объект;
— с помощью комбинации Ctrl+C и Ctrl+V скопировать его;
— используя Shift оба рисунка выделить;
— нажать Alt+Ctrl+B либо через меню Object -> Blend ->Make;
— нарисовать окружность;
— используя Direct Selection (стрелка белого цвета), выделить одну любую точку окружности;
— нажать кнопку Ножницы, расположенную вверху панели;
— выделить окружность и бленд (инструмент selected);
— следуйте по пунктам Object ->Blend ->Replace Spine;

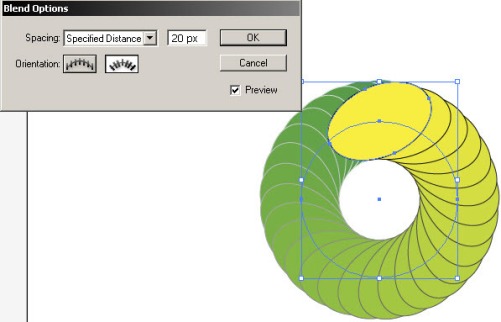

— осуществить настройку опции Object ->Blend -> Blend Options (показано на рисунке).
В результате у вас получится бленд из одного объекта, для которого можно настроить ориентацию относительно пути, количество поворотов, расстояние между объектами, после смещения. На любом этапе можно воспользоваться меню Object -> Expand либо Object -> Blend -> Expand, чтобы промежуточные рисунки стали самостоятельными элементами.
На рисунке бленд образован двумя эллипсами, размещенных по окружности, цвет которых различен (их можно окрасить сразу, после чего, пока не разбит бленд, будет автоматически пересчитываться переход). Путь можно выбирать разных форм. Кроме этого, в бленде первый объект и последний, а также промежуточные не обязательно будут одинаковы.
Обводка по внешнему контуру нескольких объектов делается следующим образом:
— необходимо сгруппировать объекты;
— с помощью панели Appearance, правого меню – fill new stroke добавить группе объектов обводку и применить к ней Effect->Pathfinder->Add.
Как сделать углы прямоугольника округлыми?
Нарисовать прямоугольник, затем пройти в меню Effects ->Stylize (если такой пункт не один, то выбрать надо верхний) -> Round Corners и поставить параметры желаемого радиуса скругления. В дальнейшем эти данные могут быть изменены, для этого надо нажать Shift+f6, выбрать Round Corners и щелкнуть на нем дважды, после появится его окно с настройками.
Каким образом углы закругленного прямоугольника можно скруглить?
Выбираем Эффекты (Effects) -> Преобразовать в фигуру (Convert to Shape) -> Скругленный прямоугольник (Rounded rectangle) -> Relative. Проставляем нули и задаем радиус желаемого скругления. Для редактирования объекта надо нажать на нужную опцию панели Appearance.
Далее рассмотрим рисунок 1.
1) В форме эллипса обвожу круг. Получился целый контур, но не замкнутый до конца.
Эллипс имеет обводку, которую необходимо убрать
2) Как избавиться от лишних линий?
С помощью инструмента Path Eraser (стирание — кнопка расположена рядом с карандашом) либо Ластика (Eraser).
3) Как изменить толщину линии контура?
— объект выделить;
— нажать Ctrl+f10 или Stroke для появления палитры обводки, выбрать пункт Weight и задать толщину.
Линия у меня очерчена кистью в виде эллипса. В середине пришлось стирать, в результате чего образовались два куска с разными диаметрами.
Что необходимо сделать для того, чтобы было как бы продолжение толщины?
Линию выделить и произвести Object->Expand Appearance.
