Применение модификатора Skin к модели инопланетянина

Автор статьи: Алексеев В.

Применение модификатора Skin к модели инопланетянина

Модификатор Skin ассоциирует скелет с сетчатым объектом и позволяет анимировать сетку, управляя скелетом. В этом уроке описаны следующие приемы:

• Применение модификатора Skin
• Настройка огибающих
• Копирование настроек огибающей и применение копии к другим огибающим.
• "Окрашивание" и настройка веса вершин

Подготовка к уроку

• Загрузите файл tut_skinalien_start.max из директория tutorial/skin_flex основного директория 3ds max 5.


Применение модификатора Skin

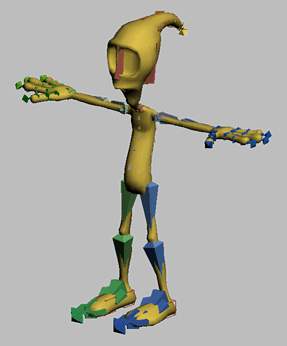

1. Выделите объект MeshBody (тело персонажа)
2. На панели Modify выберите модификатор Skin.
3. В свитке Parameters нажмите кнопку Add и выберите все объекты в списке. В сцене есть и другие кости, но они не используются для привязки к сетке и поэтому скрыты.
4.   С помощью инструмента Select By Name выделите все кости и скройте их, нажав кнопку Hide Selected в свитке Hide панели Display.

Просмотр и настройка огибающей плеча

1. В свитке Parameters нажмите кнопку Edit Envelopes.

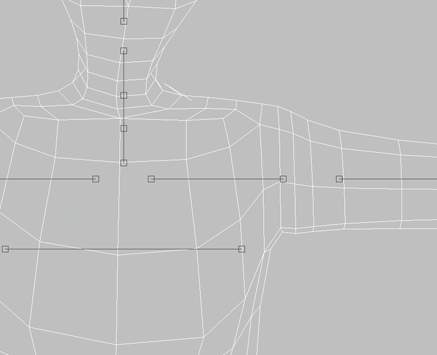

2. В видовом окне Front увеличьте область плеча модели.


   Каждая ось огибающей показана в виде черной линии поверх соответствующей кости с управляющими точками (квадратиками) на концах.

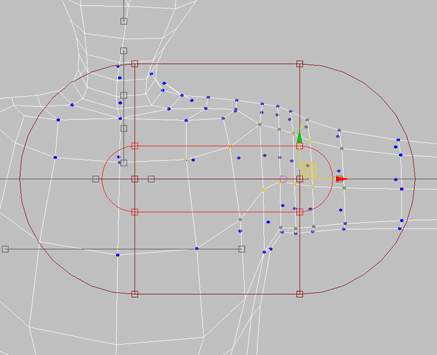

3. Выделите ось на левом плече персонажа, чтобы линии, ограничивающие область действия огибающей, появились на экране.


   Предупреждение: Под левым плечом понимается левое плечо персонажа, а не то, которое находится на левой половине экрана.
   Каждая огибающая состоит из внутренней (inner - ярко-красного цвета) и внешней (outer - темно-красного цвета).
   Движение кости, соответствующей огибающей, оказывает наибольшее влияние на вершины сетчатой оболочки, попавшие во внутреннюю огибающую. Чем вершина далее от границы внутренней огибающей и ближе к границе внешней, тем меньшее влияние оказывает кость на вершину. Наконец вершины, не попавшие даже в границы внешней огибающей, никак не реагируют на движение кости.
   Для достижения сглаженности оболочки при движении, внешние огибающие близлежащих костей должны слегка перекрывать друг друга. В этом случае кожа в местах сочленения суставов (колени, плечи, локти, бедра) подвержена влиянию каждой из костей, что обеспечивает ее гладкость при движении в суставах.
   Во время настройки огибающих, вершины, расположенные внутри них меняют цвет. Красным выделяются вершины, подверженные наибольшему влиянию, синим - наименьшему.

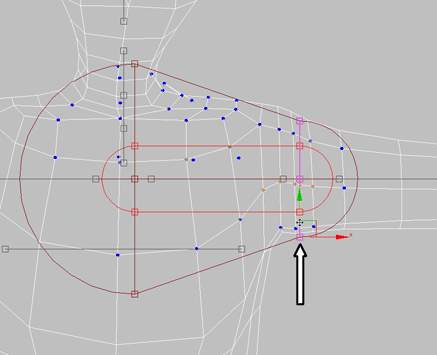

4. Переместите одну из управляющих точек оси огибающей, чтобы уменьшить область ее действия.


Изменение длины и направления огибающей:

Огибающая плеча слишком далеко заходит в руку. Вы можете изменить длину и направление огибающей, перемещая ее концы. Концевые управляющие точки показаны черными квадратиками.

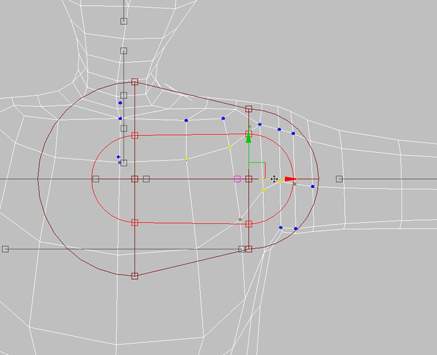

1. В видовом окне Front выделите квадратик на правом конце оси огибающей.
2. Переместите управляющую точку влево, чтобы укоротить ось огибающей.

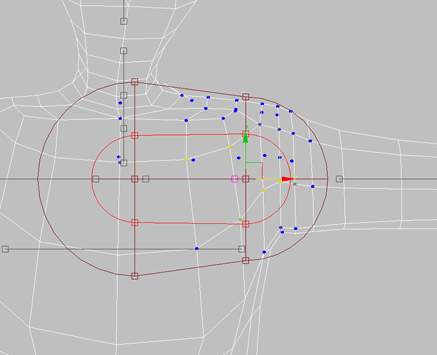

3. Настройте внешнюю, внутреннюю огибающие и длину оси по образцу, показанному на картинке.


Копирование свойств огибающей плеча и перенос их на друго
